 测量范围大 选用不同型号的传感器 , 可实现口径 DN20 ～ DN6000mm 管道流量的测量 测量内容丰富 中文显示瞬时热流量、瞬时流量、流速、累积热量、累积流等量 可靠性高 采用低电压、多脉冲发射电路，测量精度、使用寿命及可靠性大幅提高 强大的记忆功能 自动记忆前128日、前64月、前五年累积热量和流量、年月日累积数据都可以通过MODBUS协议读出 抗干扰能力强 采用双平衡信号差分发射，接收电路,有效抵御变频器,电视塔,高压线等强干扰源. 可编程定量控制器 具有一个可编程内置的定量控制器，可以使用外部输入信号或MODBUS指令启动 |
 |
| 可选配的传感器 | 基本型号 | 测量范围 | 流体温度 | 精度 | |
标准外夹式  |
M1(小型) | WSL-CGBM1 | DN15-100mm | -30℃～90℃ | ±1% |
| M1 (中型) | WSL- CGBM2 | DN50-1000mm | |||
| M1大型) | WSL- CGBM3 | DN300-6000mm | |||
高温外夹式  |
GM1 (小型) | WSL- CGBGM1 | DN15-100mm | -30℃～160℃ | |
| GM1 (中型) | WSL- CGBGM2 | DN300-1000mm | |||
插 入 式  |
CM1 (标准插入) | WSL- CGBCM1 | DN80-6000mm | -40℃～160℃ | |
| CM1 (加长插入) | WSL- CGBCM2 | ||||
标准管段式 |
标准管段式 | WSL- CGG | DN15-1000mm (详见附录2) |
-40℃～160℃ | ±0.5% |
| 电 源 | 一次表DC8-36V, 二次表AC220V或DC24V | ||||
| 输 入 | 3路4～20mA模拟输入,2路三线制PT100电阻信号输入 | ||||
| 输 出 | 隔离 RS232/RS485 输出,2 路隔离 OCT输出，1 路隔离 4-20mA 输出( 无源 ) | ||||
| 通信协议 | METER-BUS协议，MODBUS 协议，富士扩展协议，简易水表协议 | ||||

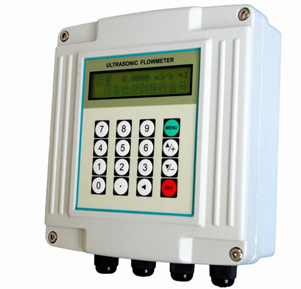

| 可 选 择 的 主 机 |
|
外夹式热量测量图 | ||
 | ||||
|
插入式热量测量图 | |||
 | ||||
|
管段式热量测量图 | |||
 |
 |
 |
 |
| 小型传感器M1 (带磁性) DN15～DN100mm -40℃～160℃ |
中型传感器M2(带磁性) DN50～DN1000mm -40℃～110℃ |
中型传感器M3(带磁性) DN300～DN6000mm -40℃～110℃ |
 |
 |
|
| 高温小型传感器GM1 DN15～DN100mm -40℃～160℃ |
高温中型传感器GM2 DN50～DN1000mm -40℃～160℃ |
