FDZH型指挥信号装置

一、用途：
FDZH发电机指挥信号装置是用于主控制室和汽机房之间彼此传送命令和机组运行状况的。一套完整的指挥系统，包括在主控室的发电机控制盘上和汽机房汽机控制盘上，各装设一台发送和接受命令的指挥信号装置
二、特点：
1、该指挥信号装置采用单片机进行联络控制，它可自由组合各种不同回路数的指挥信号装置。
2、该指挥信号装置一改目前常用的多信号线连接方式，采用计算机的通讯接口（RS485通讯方式进行数据传输；两机之间仅需两根线连接，提高了系统的可靠性、安全性。
3、该指挥信号装置内设置有故障自诊断功能，在命令发出对方无法接受情况下，机内设置的蜂鸣器自动报警，提示操作人员注意检查两机之间的连接线是否出现开路或虚接等现象。
4、该指挥信号装置与DCS适配，采用MODBUS通讯方式，组态程序无需另加接口程序。
5、该指挥信号装置还可根据用户需求，根据其功能特性及外形尺寸进行特殊加工。
6、该指挥信号装置的供电方式可采用220V AC或220V DC两种电源,同时还可根据用户需求加工其它规格的供电方式。
7、该指挥信号装置基本型产品的主要性能：
   1>主控制室发给汽机房的信号一般有下列八种：
     ①、注意 ②、增负荷 ③、减负荷 ④、已合闸 ⑤、已掉闸 ⑥、停机 ⑦、更改命令 ⑧、电话
   2>汽机房发给主控制室的信号一般有下列六种：
     ①、注意 ②、可并列 ③、减负荷 ④、汽机调整 ⑤、更改命令 ⑥、机器危险

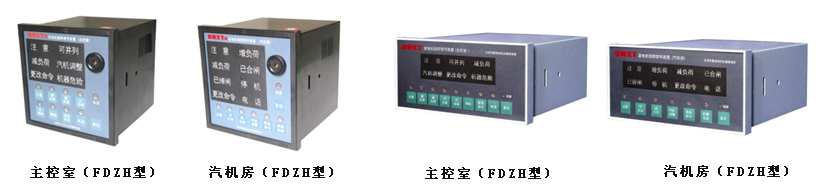

   3>ZHXT发电机指挥信号装置有两种不同大小尺寸的结构:
     1、FDZH 型小指挥信号装置，面板尺寸为80mm × 160mm，其中蜂鸣器在装置的内部。如果感觉音量不够大，可以外接蜂鸣器。
     2、FDZHa 型大指挥信号装置，面板尺寸为160mm × 160mm，蜂鸣器在装置的面板上，不需外接蜂鸣器。
三、技术指标

显示	绿色LED汉字（机器危险为红色）
按键	薄膜不锈钢按键
供电	22VAC,1A
外形尺寸	（高宽深）
FDZH	80160150mm
FDZH	160160150mm
表盘开孔尺寸	FDZH:70*152mm
表盘开孔尺寸	FDZH:160160150mm

四、接线：
   1》蜂鸣器内接：FDZH指挥信号装置内均有蜂鸣器，当发送“注意”时，对方装置中的蜂鸣器发声，以提醒对方注意。
   2》蜂鸣器外接：如嫌蜂鸣器声音小，可以外接讯响器，将“讯响”的两个端子接讯响器端子即可。继电器的触点容量为:2A/250VAC.当外接讯响器时，需串接讯响器电源。由于“讯响器”的接点只是一个无缘触点，所以用户可以对外接蜂鸣器采用交流或直流供电。
   3》接线说明:
     1, 主控室和汽机房的信号一一对应接线，除供电部分；
     2，供电为220v，可以是交流，也可以是直流；
     3，建议使用屏蔽电缆；
     4，电缆容量；每根信号线的容量不超过0.05A.12VDC；12VDC的容量不超过0.05A.12VDC,
五、操作说明
    本装置分别安装在主控室的电控盘、汽机控制室的仪表盘上后，在系统运行过程中，若主控室要向汽机控制室发出命令时，按下安装在电控盘上的本装置相应按键时，本机相应的小指示灯常亮，对方（安装在汽机仪表盘）装置上相应的灯闪烁，同时机内的蜂鸣器“鸣”，机内用于外接讯响器继电器触点闭合；当对方操作人员按下复位键后，本机相应的指示灯暗，机内的蜂鸣器停“鸣”，机内用于外接讯响器继电器触点断开。反之操作原理相同。
