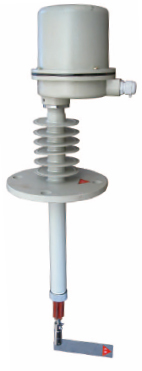

WSL-ZY阻移式料位控制器

一、产品概述：

WSL-ZY型仪表，对开口料仓与密闭料仓中的粉状、颗粒状、块状物料进行检测、报警及控制。经钢铁、耐火、水泥、橡胶、化纤、电力等工业的长期运行，都获得理想效果，被广泛用于工业生产中。

二、应用范围

电力工业:原煤块、煤粉除尘灰；

钢铁工业：金属粉沫、颗粒、钢球、矿石、焦炭；

建筑工业：水泥、白灰、粘土、砂石、石膏；

化轻工业：盐、烟草、木屑、化肥、碳黑；

塑料工业：塑料切粒、塑料球、胶木粉、塑料粉；

粮食加工业：米、麦、豆类、糖；

医药工业：药料、药片、药丸、药汾；

食品工业：奶粉、糖、糖果、饼干

三、特性：

对开口料仓与密闭料仓中的粉状、颗粒状、块状物料进行检测、报警及控制

机械仪表，结构简单，耐高温

无繁杂电气线路，检测准确、控制可靠

防尘，耐冲击

可长期工作，运行可靠

四、工作原理：

WSL-ZY型物位计采用摆动式传动系统。检测板受阻时，主轴受阻而静止、电机继续运行，使脱扣器脱扣，致使开关动作切断电机电源、电机停止工作，发出物位信号。
当物位下降时检板阻力消失，脱扣器复位，电机恢复工作，发出物位信号，仪表又处于检测状态。物位变化缓慢的场合，可在仪表内加装定时器，使仪表的检测处于间歇工作状态，这样可以减小功耗和磨损，延长仪表的寿命。

五、技术参数

型号	WSL-ZY– 2	WSL-ZY– 3	WSL-ZY– 4		WSL-ZY– 6
电源	AC220V、AC110V、AC24V、DC24V
功耗	＜10W
环境温度	-40~85℃
环境湿度	≤85%
介质温度	＜90℃；＜180℃		＜350℃	＜90℃；＜180℃
动作频率	6次/分	4.5次/分	6次/分	6次/分
工作延时	2~6秒	3~7秒	2~6秒	2~6秒
检测板摆角	30°+5°		30°+5°	30°+5°
工作压力	≤1.0 MPa	常压	≤1.0 MPa	≤1.0 MPa
测量高度	定点安装/位置决定	≤30m	定点安装/位置决定	定点安装/位置决定
介质粒度	＜30 mm	＜100 mm	＜40 mm	＜30 mm
介质密度	＞0.2 kg/cm3	＞0.5 kg/cm3	＞0.4 kg/cm3	＞0.3 kg/cm3
结构特点	橡胶密封	适用大料仓测量	316L波纹管全密封	橡胶密封
法兰外径	φ195 mm		φ195 mm	φ195 mm
法兰孔径	φ18 mm		φ18 mm	φ18 mm
型号	UL– 2	UL– 3	UL– 4	UL– 6
法兰中心距	φ160 mm		φ160 mm	φ160 mm
料仓开口	φ116 mm	100 mm	φ116 mm	φ116 mm
安装方式	侧装、顶装	顶装	侧装、顶装	侧装、顶装
重量	8~11kg	20kg	8~11kg	8~11kg
连接形式	G1-1/2″管螺纹 ZG1-1/2″锥管螺纹法兰		G1-1/2″管螺纹 ZG1-1/2″锥管螺纹法兰	G1-1/2″管螺纹 ZG1-1/2″锥管螺纹法兰
