WSL-UHZ系列磁翻柱液位计是现场安装的直读式液位仪表及变送单元，采用优质不锈钢材料，按化学工业部颁布的磁性液位计标准HG/T21584制造；同时提供内衬PTFE的磁翻柱液位计，液位计的接液部分材质全部采用PTFE，可广泛应用于各类石化、化工企业，可测量任何种类、任意浓度的酸、碱及强氧化剂等工艺介质的液位。液位计变送部分，全部采用优质进口OKI干簧管，SMD（贴片）制造；经电路放大变换为标准的4-20mA电流信号。可以广泛运用于石油加工、食品加工、化工、水处理、制药、电力、造纸、冶金、船舶和锅炉等领域中的液位测量、控制与监测

一、产品特点

产品具有：设计合理、结构简单、使用方便、性能稳定、使用寿命长、便于安装维护等优点。 测量范围大，读数直观清晰； 密封结合面少，不易渗漏,安全可靠； 指示部分与被测介质完全隔离； 易于安装、维修方便。

二、适用范围

随着市场需求的变化公司产品也在不断地实现质量技术的升级和生产工艺的改进、拓宽本液位计的应用领域及适用范围。另外，本液位计输出信号多样，实现远距离的液位指示、检测、控制和记录。     本液位计几乎可以适用于各种工业自动化过程控制中的液位测量与控制。可以广泛运用于石油加工、食品加工、化工、水处理、制药、电力、造纸、冶金、船舶和锅炉等领域中的液位测量、控制与监测。

三、主要技术参数

正常工作条件： 环境温度： -20～80℃；（高温特定） 相对湿度： 5%～100%（包括直接湿）； 环境压力： 86kPa～108 kPa； 测量范围： 0～12米； 显示精度： ±10mm； 介质压力： 1.0、2.5、4.0、6.4、10.0、16.0MPa； 介质温度： -120～450℃（类型可选）； 介质密度： ≥.0.5g/cm3； 介质粘度： ≤0.05Pa•S； 接液材质： 不锈钢、PVC、Ti等； 过程连接： 按用户所需，有多种选择；     报警开关 触点容量： AC220V 0.2A/110V 0.5A； 输出形式： 常开或常闭信号； 电气寿命： ＞10万次； 极限负载电流： 1A（部分型号）； 最大接触电阻： 150mΩ。     变送输出模块 输出信号： 4～20mA/ HART； 负载电阻： 500Ω（在24VDC供电时）； 供电电源： DC24V、50mA； 环境温度： -40～60℃；

四、精度

测量范围(m) 0～0.5 0.5～2 ＞2 基本误差 ±2% ±1.5% ±1% 出 线 口：M20×1.5（内）； 防爆形式：隔爆型 Ex dⅡCT6 、本安型 Ex iaⅡCT6。 注：仪表可以现场清晰显示，也可以通过数字显示仪表显示（同时可以设定报警点，以及输出4～20mA电信号）。

五、型号与说明

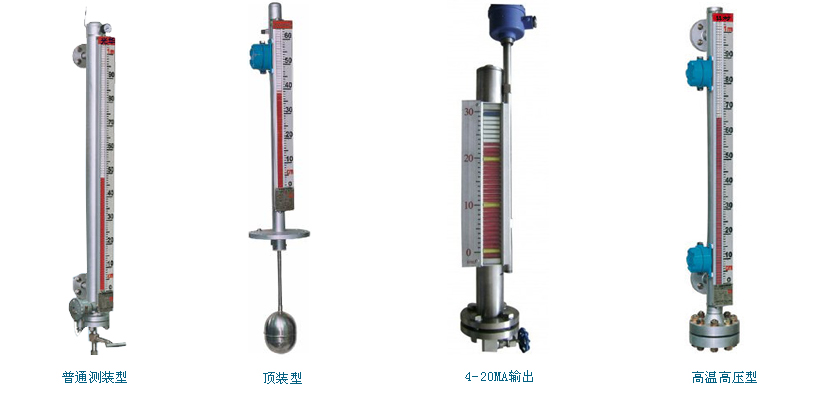

WSL-UHZ 厂家编号     代号 含义 T 高温型 基本类型     P 普通型 Y 高压型     D 顶装型 H 高温高压型     F 防腐型 B 防爆型(Bd为隔爆型、Bi为本安型)     R 伴热型         代号 含义 4 4.0 过程压力 （MPa）     0 常压 5 6.3     1 1.0 6 10.0     2 1.6 7 15.0     3 2.5 8 其他     代号 含义 4 0.75-0.9 介质密度 (g∕cm3)     1 0.45-0.51 5 0.9-1.0     2 0.51-0.65 6 1.0-1.8     3 0.65-0.75   &n, bsp;     代号 含义 2 UPVC(或PVC) 主体材质     0 304 3 内衬F4(或PE)     1 316/ 316L 4 其他     0 翻柱现场显示型 显示方式     1 变送输出型     2 翻柱附带变送输出型     3 其他型     0 无报警点 报警代号     1 有一个报警点     2 有两个报警点     3 其他     X 其他内容 如：量程(L) 其他选项
