产品的特点
运用广泛范围宽：可以用于测量干燥气体，潮湿气体，液体或蒸汽的介质，不受介质电常数限制。对于高温，腐蚀的介质，具有特殊的传感器材料和管道连接材料；对于具有高密度的尘埃物质的介质，可以使用在线吹扫装置，以保障多种工况下的灵活运用。
输出差压高：在动压测量过程中，全压不变时，利用多喉径管的抽吸作用，使负压降到很低限度，极大地提升差压范围，在相同的工况条件下，其差压值可以达到巴类流量计的3倍以上,因此可以测量其它差压式流量仪表无法测量的低速气流。在大口径，低静压，低压损条件下的流量测量中，其优点尤其突出。
差压信号稳定，无脉动：经过喉径和取压环的整流作用，最大限度的消除了脉动信号。
管道动力损失小（压损小）：流线型传感器的设计满足了压损小和差压大的要求，压损可忽略不计。
精度高：改进型传感器结构形式（Ⅲ型和Ⅳ型），在取压点的设计上有较大改进，由原来的线测量，扩充为面测量，经过实验测试，以及根据最新的数据表明，尽管在相当短的直管段下，也能达到较高的精度（±1﹪或更高的精度）。
直管段要求较低：多点多喉的取压形式，有效地平衡了管道内的流体压力均匀程度，有冷态模拟实验表明，在直管段为前1D，后为0.5D的情况下，也可以获得较为满意的测量结果，对测量直管段很短的二次风的意义很大。
防堵性能极强：改进型传感器结构形式（Ⅳ型），充分考虑了大量现场使用状态，在取压孔径、取压孔方向等部分做了较大改进，极大增强了产品的防堵性能，实现了免吹扫，免维护。
安装工作量小：对于大多数的插入式工作方式,通径只有在管道上开一孔，然后将探头套管与管道进行焊接，就基本完成了现场安装，体积小，安装方便。

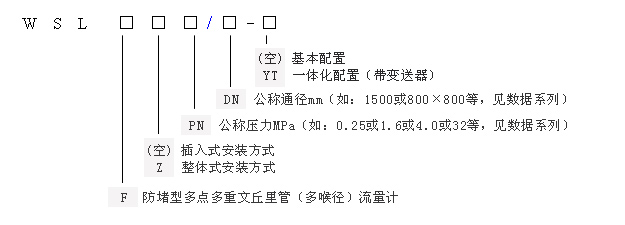

产品的型号规定

公称通径系列mm： 100、125、150、180、200、225、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2400、2600、2800、3000 ~ 5000
公称压力系列MPa： 0.1、0.25、0.6、1.0、1.6、2.5、4.0、6.4

技术指标

测量介质：	气体、蒸汽、混合气体
管道形状：	圆形、矩形
公称通径：	DN =Φ100～Φ5000(mm)（圆形管道）  或  B×H = 100×100～5000×5000(mm)（矩形管道）
工作压力：	-20kPa～6.4MPa（见系列数据，如1.0 MPa等）
工作温度：	-40～450（℃）
精确度：	δ = ±1﹪
重复性：	△ = ±0.2﹪
量程比：	10：1
安装尺寸：	长：150～350mm，宽：100～200mm（视管道尺寸而定）

原理简述
根据伯努里方程和流体动力学原理，当流体流过喉径管时,通过收缩口喉部流向扩散角，经过两次扩散角的扩散抽吸作用，喉部的流体流速产生了整流放大,极大地提高了喉部流体的流速,使喉部的静压明显下降。这样文丘里管全压孔所测得的全压压强与多喉径管喉部所测得的负压压强之间的差压得到放大。流量越大,所产生的差压值就越大,通过测量差压的方法,就可以测得管道的流量。

由伯努里方程可得a、b两点的压力分别为：

由（2）-（1）得差压△P

测量计算
结合实际工况状态下的管径、介质密度、等相关参数的计算，得到如下实用流量方程：

圆形管道流量方程：

矩形管道流量方程：

式中：
qm -→ 流体的质量流量，t/h kg/h
qv -→ 流体的体积流量 m3/h Nm3/h
k1 -→管道系数
a0 -→ 流量系数
D0 -→ 圆形管道内径
B1 -→ 矩形管道内径宽度
H1 -→ 矩形管道内径高度
ΔP -→ 差压，kPa
ρ1 -→ 工作状态下流体密度，kg/ m3

产品的结构形式
文丘里管系列流量计可用于圆形管道和矩形管道的流量测量，其结构安装型式主要有插入式、整体式。在配置上分为基本配置和一体化配置。
防堵型多点多重文丘里管（多喉径）流量计（Ⅳ型）以国外引进装置为原样，经过长期的研究验证而研发的一种新型产品，主要由一组防堵型全压管和一组多喉径管组成，这种结构形式，不仅具有良好的防堵性能，而且还获得高差压倍率的效果。

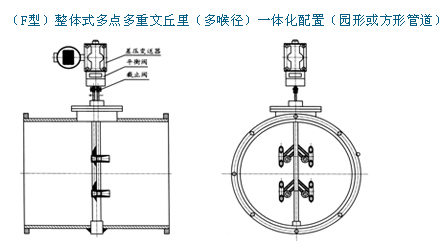

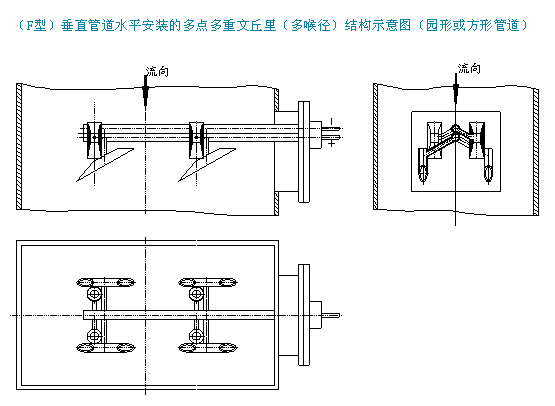

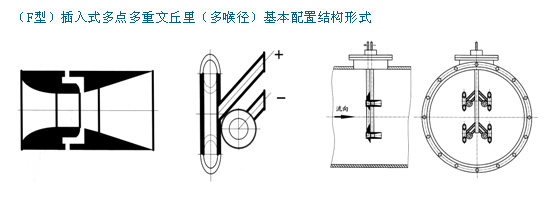

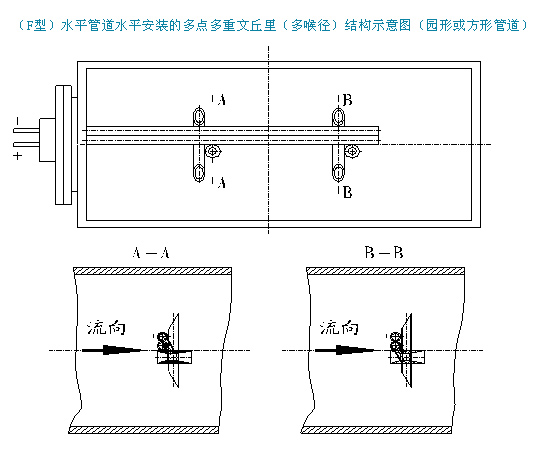

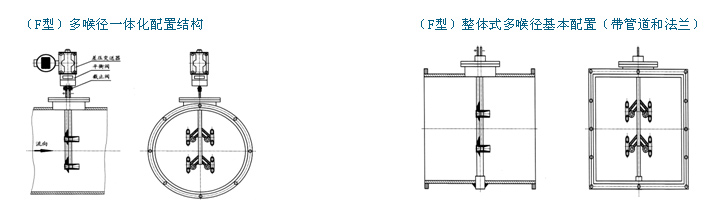

产品的结构简图
